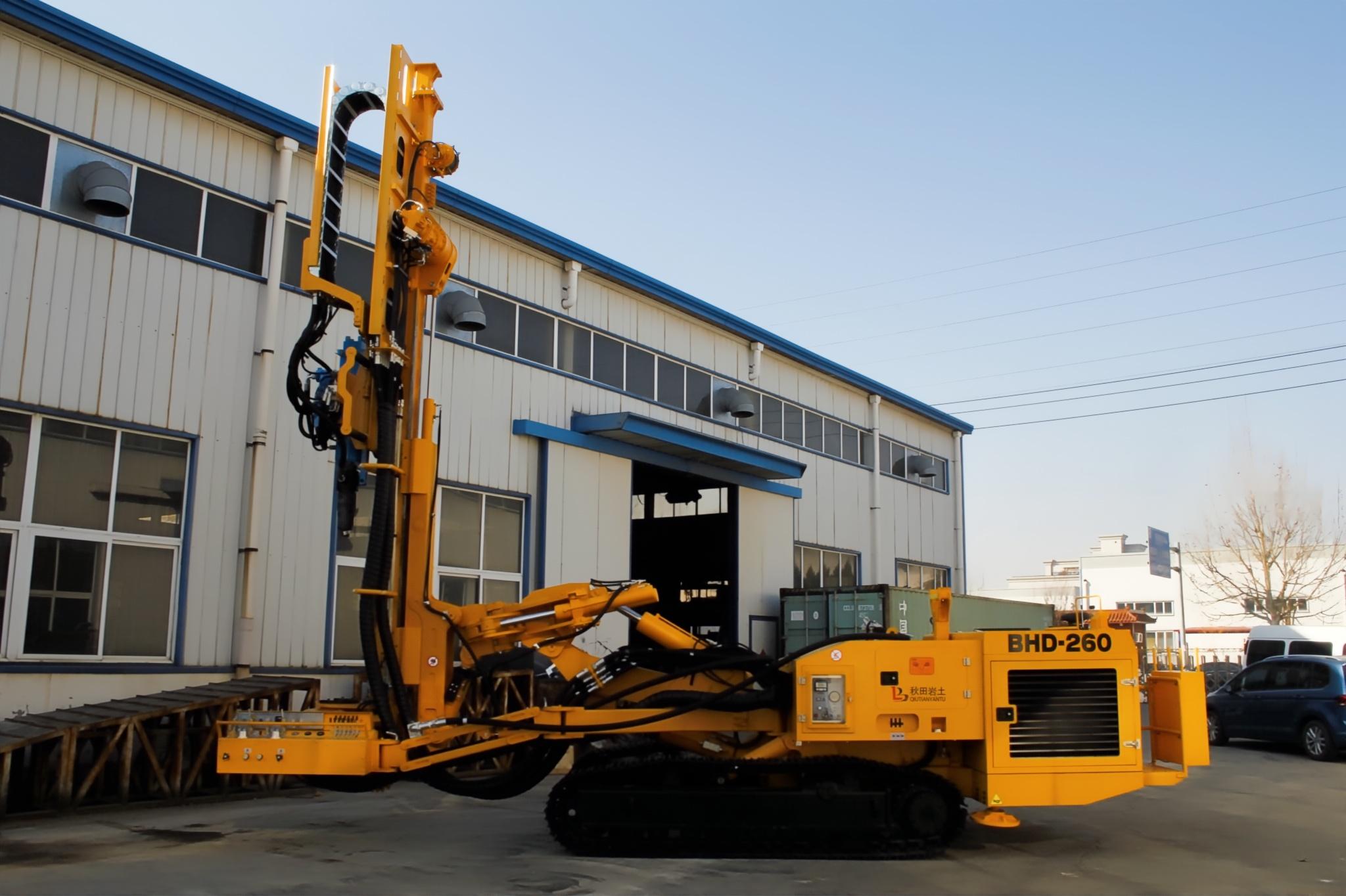

BHD-260
BHD-260

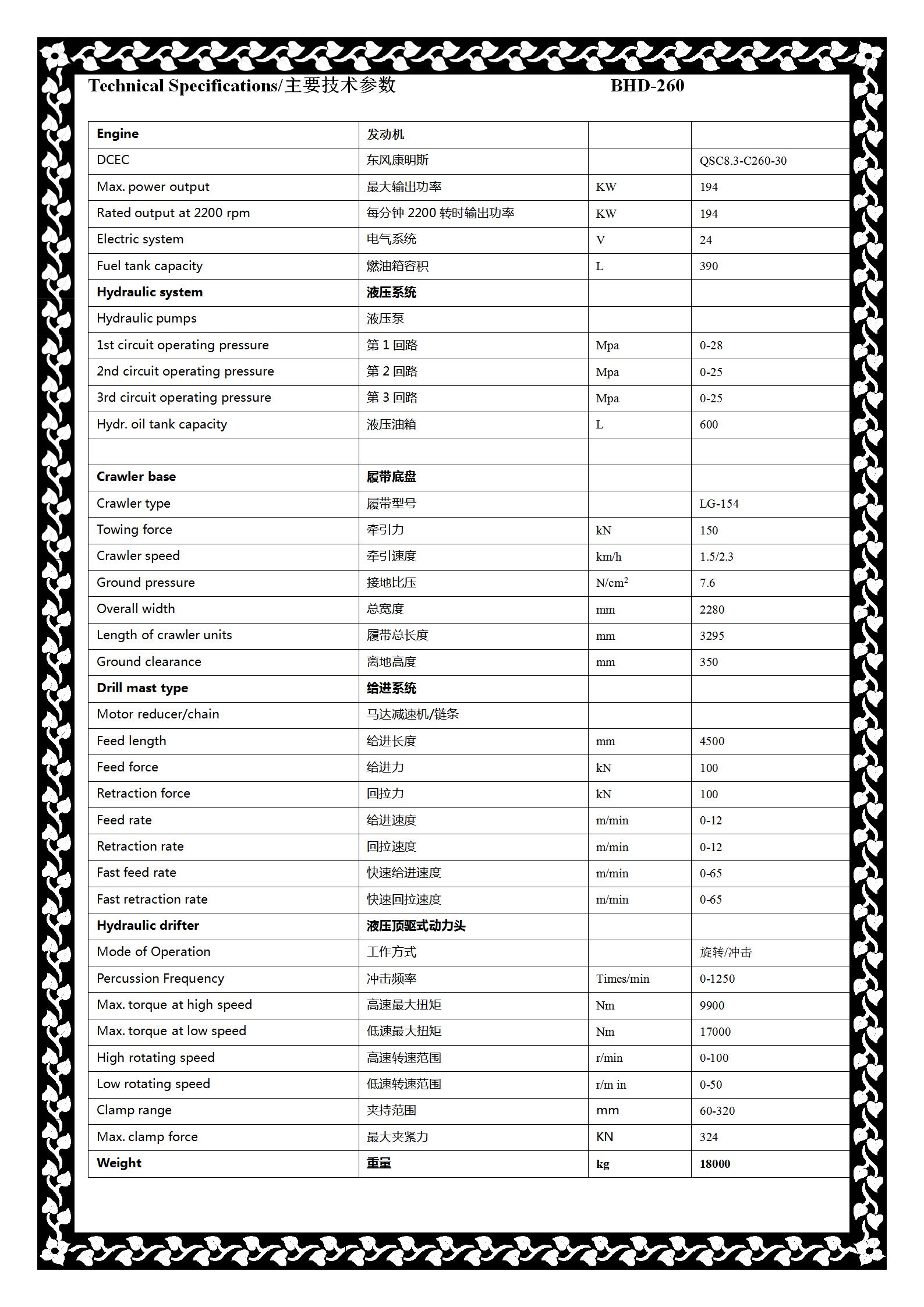

參數表
BHD-260 | |||
發動機 | 型號 | QSC8.3-C260 | |
排放等級 | 國三 | ||
額定功率 | kW | 194kW @2200rpm | |
履帶底盤 | 型號 | LG-154 | |
驅動裝置 | 雙速 | ||
行走速度 | km/h | 2.2/3.2 | |
接地比壓 | N/cm2 | 5.8 | |
最大爬坡角度 | ° | 25 | |
回轉裝置 | 回轉速度 | r/min | 0～100 |
r/min | 0～50 | ||
高速回轉扭矩 | Nm | 9900 | |
低速回轉扭矩 | Nm | 17000 | |
沖擊功 | N·m | 1180 | |
沖擊頻率 | min1 | 1250 | |
給進裝置 | 給進行程 | mm | 4000 |
給進力 | kN | 100 | |
回拉力 | kN | 100 | |
給進速度 | m/min | 0～12 | |
m/min | 0～54 | ||
回拉速度 | m/min | 0～12 | |
m/min | 0～54 | ||
給進機構型式 | 馬達+減速機+鏈條 | ||
夾持器 | 夾持范圍 | mm | 60～219/89～273 |
最大可通過直徑 | mm | 300 | |
運輸狀態尺寸 | mm | 7800x2280x2700 | |
重量 | T | 14 | |
角度及尺寸圖

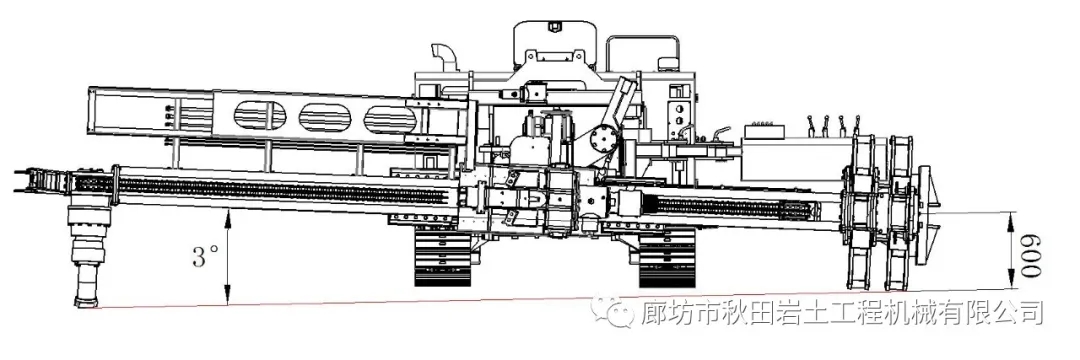

最低施工角度及高度

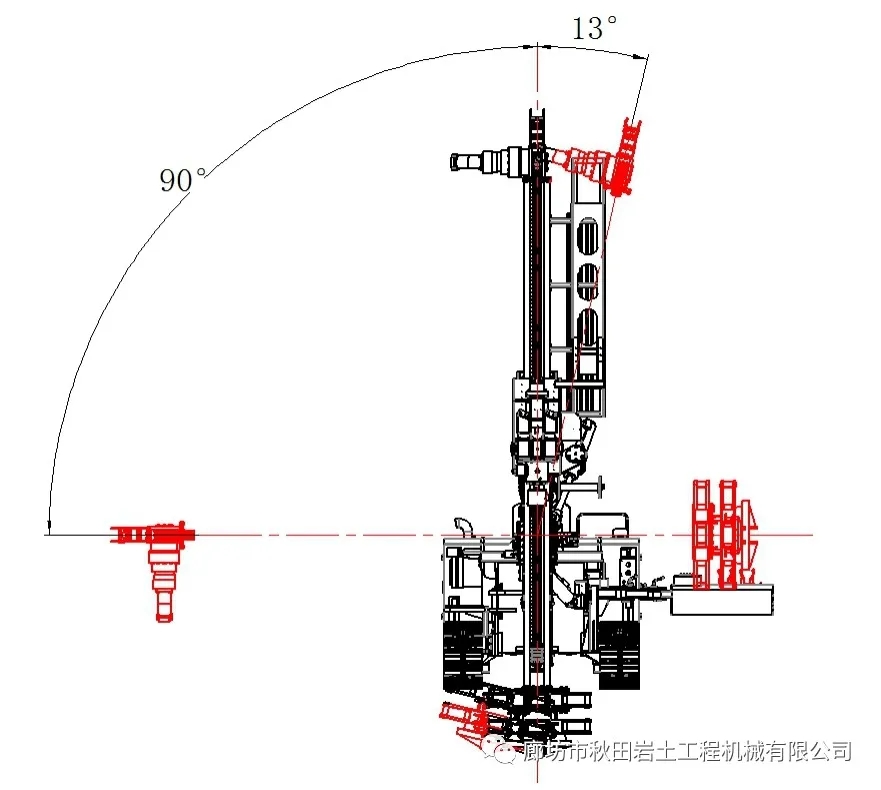

大臂擺動角度
給進梁擺動角度

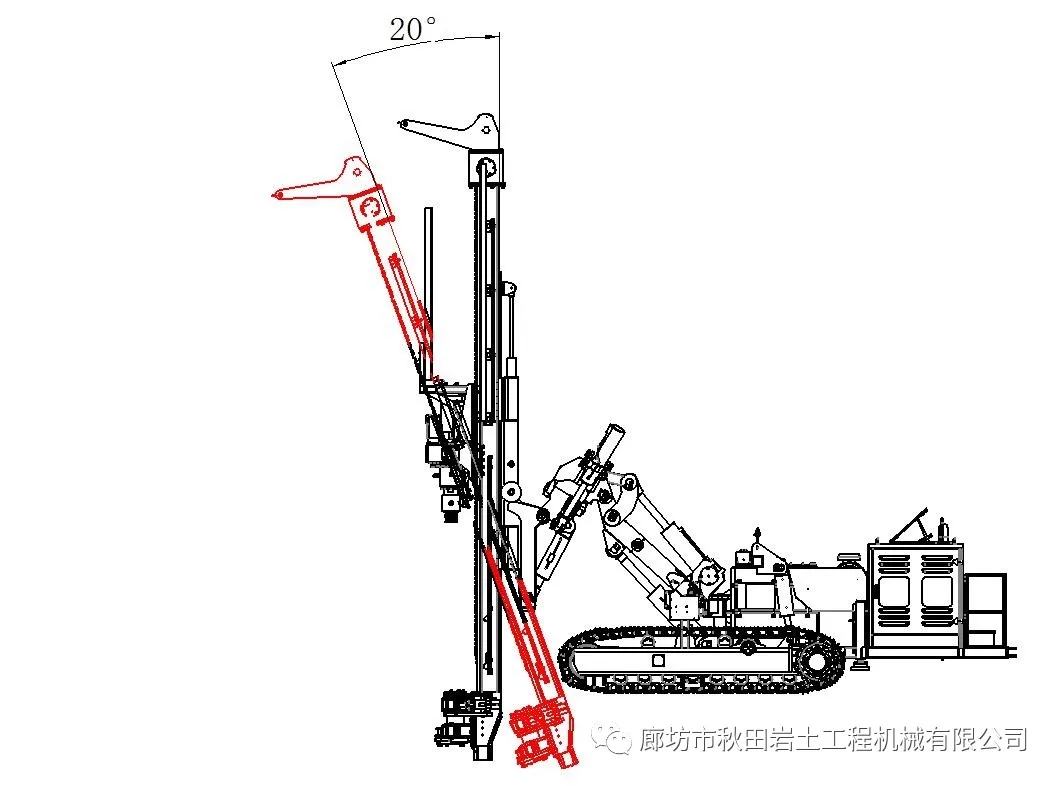

給進梁傾斜角度

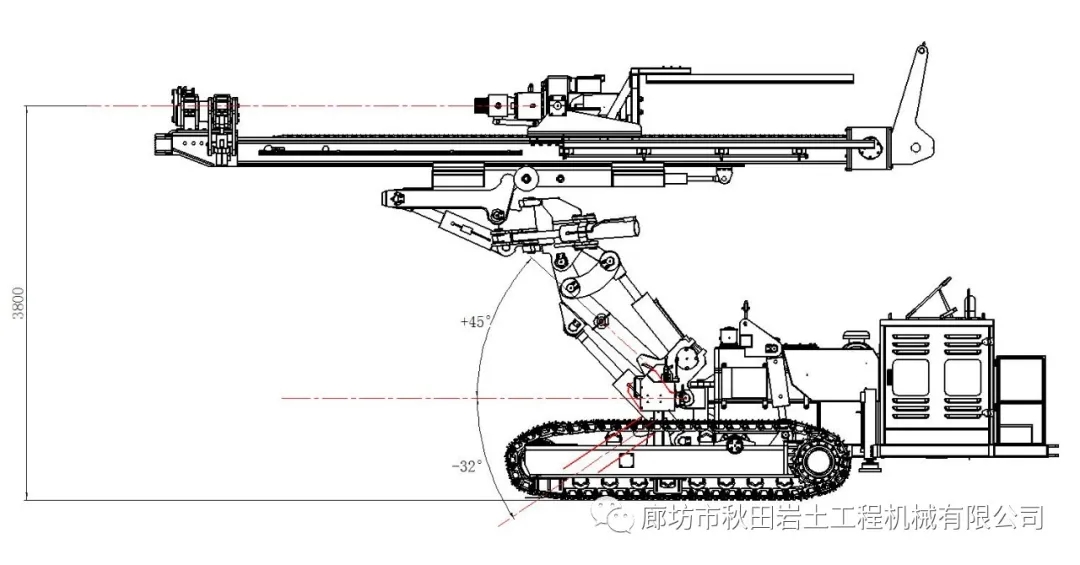

履帶俯仰角度
最大仰角度

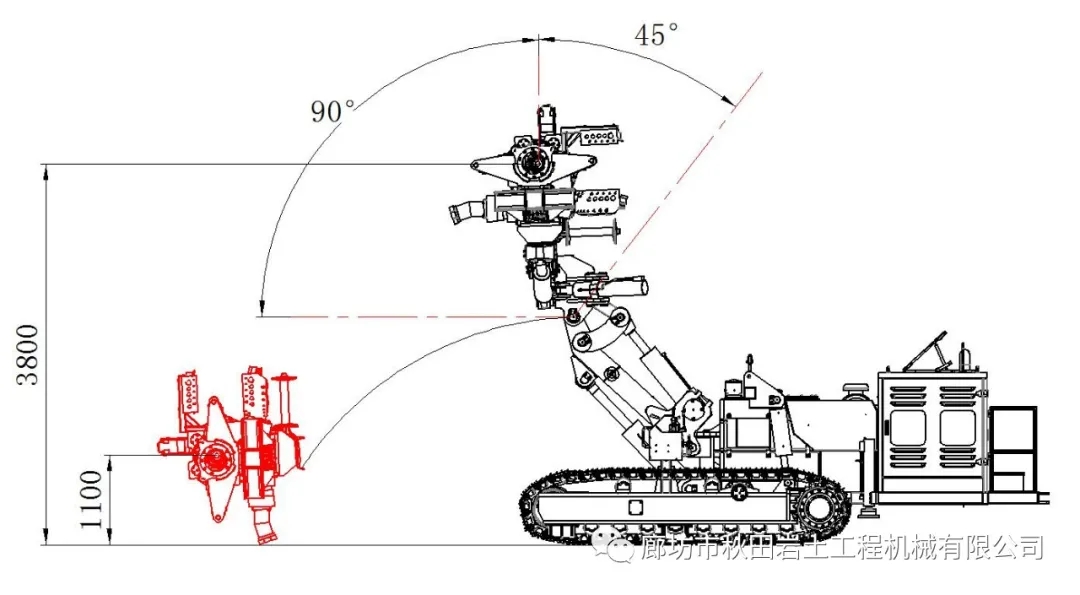

大臂舉升角度
大臂舉升高度

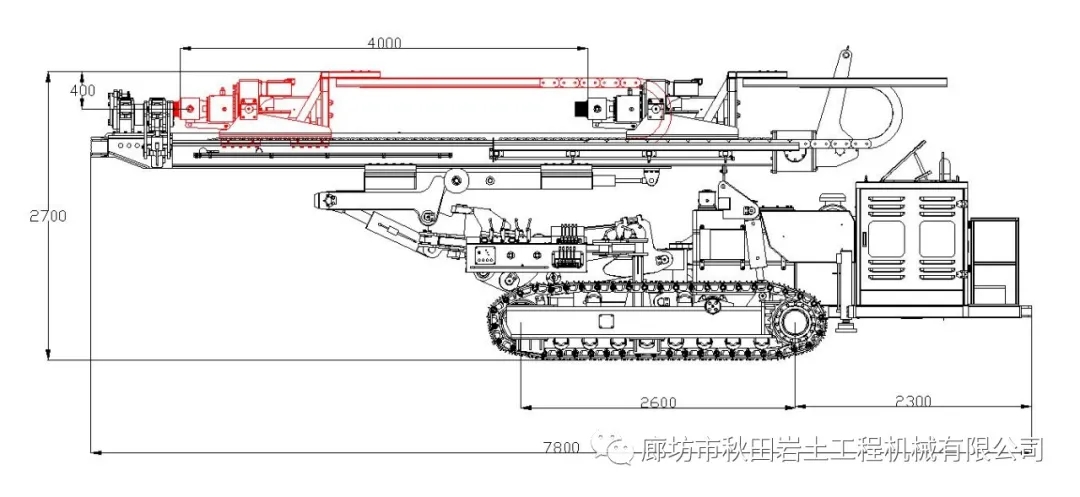

動力頭給進行程
給進梁滑動行程

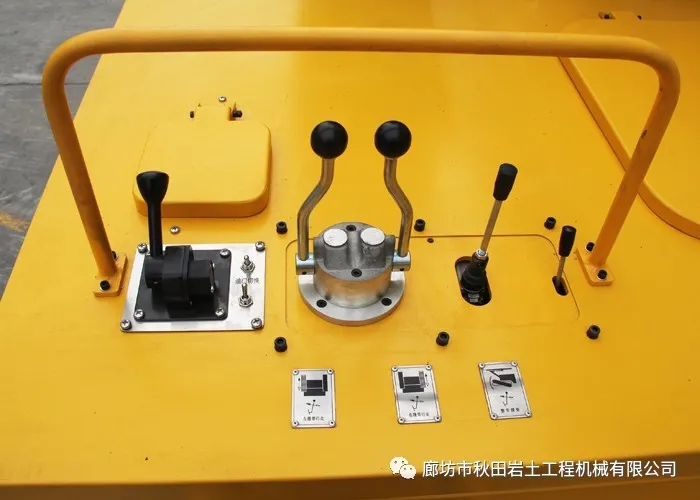

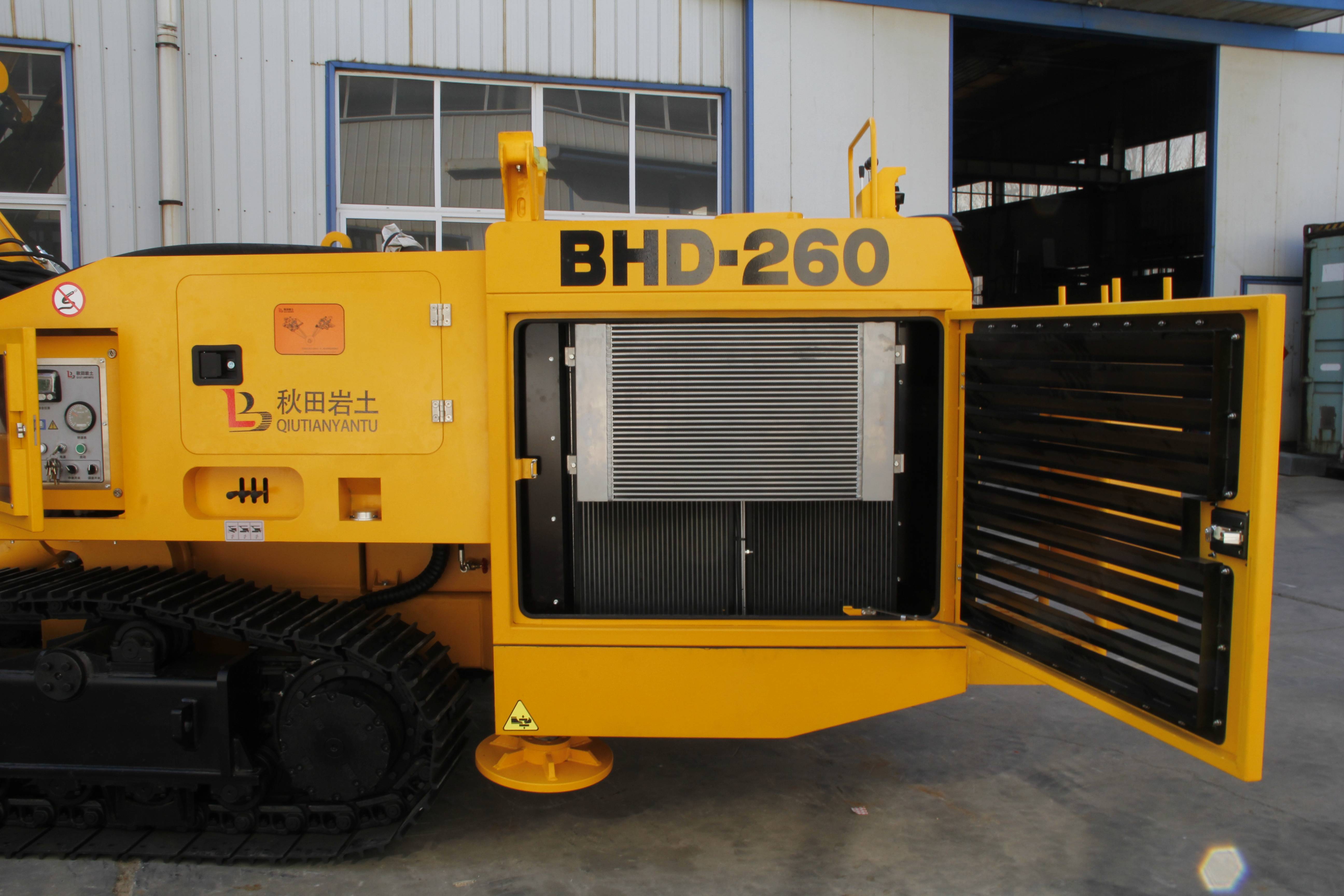

細節圖
